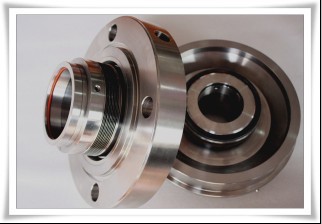

RY800、RY850 旋轉型焊接金屬波紋管集裝式密封

通過不同的材料組合，可獲得適用不同介質工況機封。適用于化工、造紙、煉油、食品、水處理以及其他領域。
RY800系列、RY850系列波紋管集裝式機械密封為單端面、旋轉型、焊接金屬波紋管模塊式集裝密封，部分元件與CK系列其它產品可共享。動環端面優化設計，受力可靠、穩定。系列密封材質分標準配置和普通配置，材料可選范圍廣，密封應用廣泛。

設計特點：
集裝式設計：保證密封工作狀態的準備性，安裝方便快捷，消除人為安裝誤差。
標準化設計：安裝尺寸符合ANSI及DIN工藝泵標準，同事亦符合歐美等英寸制標準密封系列。具有很強的通用性。
獨特傳動設計：快速定位銷釘設計，使傳動更簡易。
優異的動態性能：波紋管采用內徑45°成型角，可分散應力，提高波紋管耐壓性能。彈性更好，為端面貼合提供穩定力源。
緊定螺釘定位：簡單可靠，便于操作。
設計優化：端面設計運用有限元力學分析，并通過大量實驗驗證。機封工作端面接觸理想?？蓪?shí)現密封端面低排放量要求。

性能極限：
軸徑：公制24~100mm 英制1”~4”
壓強：0~2Mpa
溫度：-30℃~200℃
轉速：≤25m/s(≤5000rpm)
